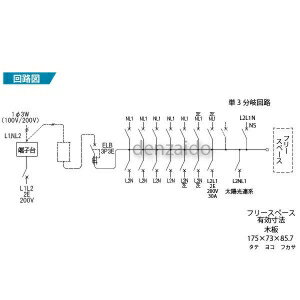

回路 西尾氏、イチ押し。

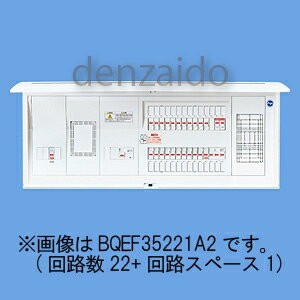

【特長】●NextStage-高機能住宅分電盤。

安全、安心をベースに、新しい時代の住宅ニーズを先取りする住宅分電盤。

NextStageはさらに進化しつづけます。

●太陽光発電システム・エコキュート・IHに対応し、他社エネルギーモニターのセンサーユニットなどに対応するためのセンサーユニット用電源ブレーカと収納に適したフリースペース付の住宅分電盤です。

●広い配線孔で、ラクラク施工。

背面に大きな配線孔を設けているので住宅分電盤の取り付け位置合わせや、配線の引込みなどがおこないやすい構造です。

●難燃性グレードV0クラスの成形材。

非常に燃えにくい成形材(UL規格「V-0」クラス)を使用することにより安全性を高めています。

●渡りバーが不要でネジレス化を実現します。

●汎用性の高い負荷名称カードホルダー。

WEBから無償ツールをダウンロードできます。

●連結&プラグインで接続信頼性アップ。

●操作しやすいドアカバー2段開閉。

●上部ガタースペースを拡大し、電線サイズの大型化に対応。

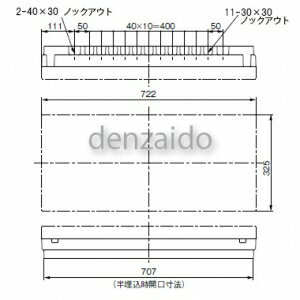

【仕様】●メーカー:パナソニック●型番:BQEF36141A2●商品名:太陽光発電システム・エコキュート・IH対応住宅分電盤 《コスモパネルコンパクト21》●社団法人日本配線システム工業会 住宅用分電盤規格適合品●コスモパネルコンパクト21●出力電気方式単相3線100/200V用●センサ-ユニット用電源ブレーカ内蔵●[単3]主幹:中性線欠相保護付漏電ブレーカABF型(3P3E)●太陽光発電用連系:サーキットブレーカSH-G型(3P3E)、容量30A●エコキュート用:コンパクトブレーカSH型、容量20A●相線式:単相3線●盤定格:100A●回路数+回路スペース+単3分岐回路数:14+1+1●主幹ブレーカー容量:60A●2P2E20A分岐ブレーカ実装数:4●2P2E30A200V分岐ブレーカ実装数:1●アース端子実装数:12●形状:露出・半埋込両用形●リミッタースペース付、北海道、東北、東京、中部、北陸、九州、各電力管内用●ドア付●フリースペース付●材質:プラスチック製●色名:ホワイト(マンセル記号10Y9/0.5)●寸法(mm):H325×W722×D124●半埋込寸法(mm):H310×W707×D30【ご注意】※100V-200Vの切り替えは全回路可能です。

(200Vの場合、2P2Eブレーカをご使用ください)※埋込形は対応できません。

※リミッタースペース付はリミッター電線を同梱しています。

※盤定格電流を超える主幹ブレーカは取り付けないでください。

※幹線は必ず主幹ブレーカ(リミッター)容量と1次送りブレーカ容量の和を基に、選定、施設してください。

※センサーユニット用電源ブレーカは分岐上段取付専用品です。

※上記回路数とは別に、太陽光発電用連系ブレーカ30Aを搭載しています。
