パナソニック 電気温水器・IH対応住宅分電盤 リミッタースペースなし フリースペース付 出力電気方式単相3線 露出・半埋込両用形 回路数14+回路スペース2 75A 《コスモパネルコンパクト21》 BQEF87142T4

パナソニック 電気温水器・IH対応住宅分電盤 リミッタースペースなし フリースペース付 出力電気方式単相3線 露出・半埋込両用形 回路数14+回路スペース2 75A 《コスモパネルコンパクト21》 BQEF87142T4 パナソニック 電気温水器・IH対応住宅分電盤 リミッタースペースなし フリースペース付 出力電気方式単相3線 露出・半埋込両用形 回路数14+回路スペース2 75A 《コスモパネルコンパクト21》 BQEF87142T4 パナソニック 電気温水器・IH対応住宅分電盤 リミッタースペースなし フリースペース付 出力電気方式単相3線 露出・半埋込両用形 回路数14+回路スペース2 75A 《コスモパネルコンパクト21》 BQEF87142T4

【特長】●「コンパクトブレーカSH型」の採用でパネルサイズを大幅にコンパクト化しました。

カバーのデザインも一新し、フラットデザインでインテリアにも美しく溶け込みます。

●上部ガタースペースを拡大し、電線サイズの大型化に対応しました。

●負荷名称カードホルダーによる利便性が向上しました。

また、分岐回路名の表示位置を上・下段のブレーカ同列配置にし、視認性を向上しました。

●ON・OFF状態が一目でわかります。

●ドアの開閉に2段階開閉を採用し、ブレーカの確認や操作を容易にできるよう、操作性を向上しました。

●コード短絡保護用瞬時遮断機能を搭載しました。

●非常に燃えにくい成形材(UL規格「V-0」クラス)を使用することにより安全性を高めています。

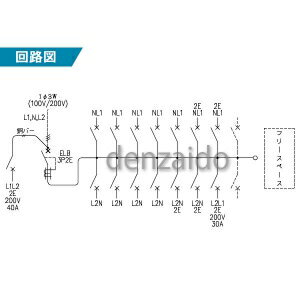

【仕様】●メーカー:パナソニック●型番:BQEF87142T4●商品名:電気温水器・IH対応住宅分電盤 《コスモパネルコンパクト21》●社団法人日本配線システム工業会 住宅用分電盤規格適合品●オール電化対応●全電力管内用●電気温水器40A、IH対応●フリースペース付 1次送りタイプ●露出・半埋込両用形●相線式:単相3線●回路数+回路スペース:14+2●主幹:中性線欠相保護付漏電ブレーカーABF型(ELB)●主幹ブレーカ容量(A):75●分岐・2P1E20A×9・2P2E20A×4・2P2E30A200V×1・スペース×2●アース端子実装数:12●盤定格(A):100●ドア付●材質:プラスチック製●色:ホワイト(マンセル記号 10Y9/0.5)●寸法(mm):縦325×横518×深さ111●半埋込寸法(mm):縦310×横503×深さ30《フリースペース取付可能機器一覧》【木板付(標準品)の場合】●有効寸法(mm):縦175×横73×深さ72.7・安全ブレーカHB型、S-HB型・小形漏電ブレーカ・チャイムトランス(EC13K)・ブザートランス(EC05)・盤用HB型ブザー(EB4010、EB4020)・BSホーム用分配器(WCS5782)・CS分配器(WCS5682K)・サーキットブレーカBCW型、BCW-30、50、60・サーキットブレーカBBW型、BBW-30、50、60・漏電ブレーカBJW型、BJW-30、50、60・漏電ブレーカBKW型、BKW-30、50、60【鉄板付(木板を取り外した状態)の場合】●有効寸法(mm):縦175×横76×深さ87.7木板付の場合に加えて、次の機器が取り付け可能です。

・サーキットブレーカBCW型、BCW-100(60A)・サーキットブレーカBBW型、BBW-30C、50S、60S、100(60A)・漏電ブレーカBJW型、BJW-125(60A)・漏電ブレーカBKW型、BKW-30C、50C、50S、60S、100(60A)・リモコンブレーカ※フリースペースの取り付け位置のご確認願います。

中央部が有効寸法内です。

※配線用ガタースペースを考慮し、最大60Aまで組込みできます。

(75A以上は、電源送り端子からの配線はできません)【ご注意】※100V-200Vの切り替えは全回路可能です。

(200Vの場合、2P2Eブレーカをご使用ください。

)※埋込形は対応できません。

※盤定格電流を超える主幹ブレーカは取り付けないでください。

※幹線は必ず主幹ブレーカ容量と一次送りブレーカ容量の和を基に、選定・施設してください。

※電気温水器用ブレーカ20A、30Aから40A(50A)への組み換えはできません。

「オール電化リニューアルボックス」をご利用ください。

  • 商品価格:40,550円
